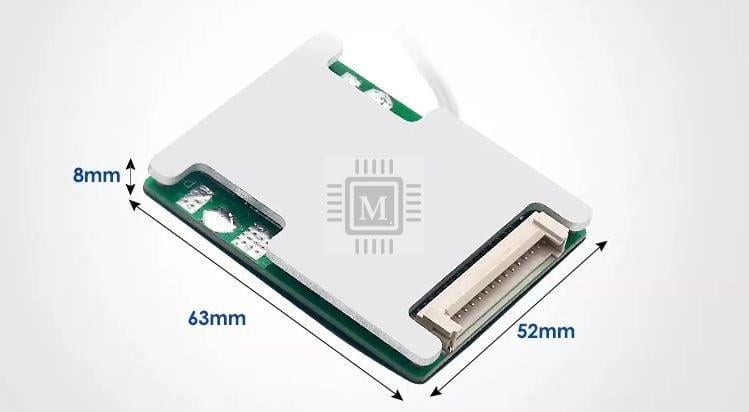

TDT 4S - 16S Arası Kullanılabilen Li-Ion BMS Balanslı
40A Deşarj / 20 A Şarj
DİKKAT! :
Bu ürünün montajı standart BMS'lere göre farklıdır. Standart BMS kabloları siyah kablo (0V - B-) ile başlar, B+ ( kırmızı kablo ) ile biter.
FAKAT ;
Bu üründe kablo Kırmızı kablo ile B1 noktasından başlar yani eksiden sonraki 1. ve 2.pilin birleşim noktasına bağlanır ki bu 3,7V noktasıdır.
Kaç seri kullanacaksanız o kadar kablo bağlanır. Örneğin 13S kullanacaksanız ilk 13 kablo kullanılır. 13. kablo B+'dır. Geri kalan kablolar boşta bırakılmalıdır. Ne artıya ne de eksiye bağlanmaz.
Soketi BMS'e takmadan önce soket kabloyu montajlayınız. Sonra BMS'e girecek tarafından bir voltmetre yardımıyla sıralamanın düzgün yapıldığını kontrol ediniz. Bunu pillerin üzerinden değil, Soketin beyaz ucundan bir iğne yardımıyla yapabilirsiniz. Önce B- kablosunu bağlayınız. Sonra soketi BMS'e takınız.
Çıkış yoksa şarj voltajı uygulayınız. Piller zaten full şarjlı ise P- ile B-'yi anlık olarak kısa devre edip aktive edin.
Seri Sayısı
10S
11S
12S
13S
14S
15S
16S
4S
5S
6S
7S
8S
9S
