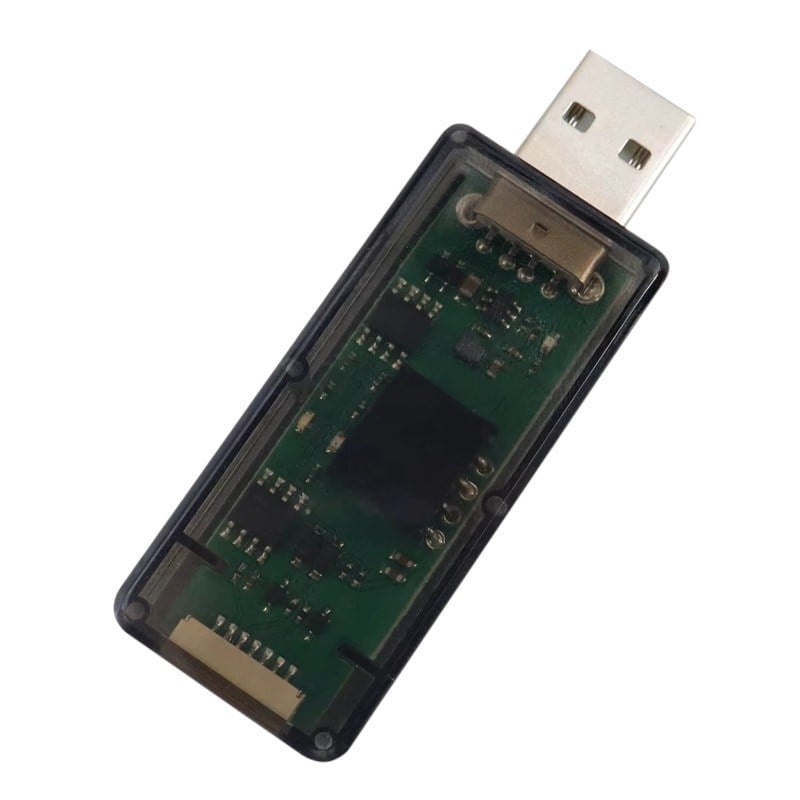

JK BMS USB to TTL Çevirici (M09.1381)

JK BMS USB-TTL (veya RS485) adaptör kablosu, batarya yönetim sisteminizi (BMS) bilgisayara, Raspberry Pi'ye veya akıllı enerji sistemlerine (SolarAssistant, Victron Venus OS vb.) bağlayarak veri izleme ve yazılım güncellemesi yapmanızı sağlayan kritik bir aksesuardır.

Bu bağlantıyı kurarken ve adaptörü seçerken dikkat etmeniz gereken en önemli teknik detaylar aşağıda listelenmiştir:

⚠️ En Kritik Uyarı: Voltaj Tehdidi (Kızartma Riski)

Orijinal JK BMS cihazlarının üzerindeki haberleşme soketlerinde (genellikle GPS veya RS485 portu) tam batarya voltajı (VBAT) çıkışı veren bir pin bulunur.

• Standart, izolasyonsuz bir USB-TTL dönüştürücü satın alıp tüm pinleri doğrudan bağlarsanız VCC/VBAT pini adaptörünüzü ve bilgisayarınızın USB portunu anında yakacaktır (dumanlar çıkabilir). [4, 6]
• Kural: Eğer kendi TTL kablonuzu yapıyorsanız veya standart bir dönüştürücü kullanıyorsanız, VBAT/VCC pinini kesinlikle bağlamayın. Sadece GND, TX ve RX pinlerini bağlamanız yeterlidir. [4, 5]

🔌 Bağlantı Portları ve Pin Yapısı

JK BMS modellerine göre bağlantı noktaları değişiklik gösterir:

• Standart JK BMS Modelleri (B Serisi vb.): PC/Haberleşme bağlantısı genellikle GPS portu (4 pinli JST 1.25mm soket) üzerinden yapılır. Orijinal JK kabloları içindeki çiplerle bu sinyali USB'ye dönüştürür.
• JK Inverter BMS Modelleri (PB Serisi): Bu modellerde doğrudan RS485 (RJ45) veya RS232 (RJ11/RJ12) portları bulunur. Bilgisayar bağlantısı için direkt USB-RS485-RJ45 kablosu tercih edilmelidir.

💻 Bilgisayara Bağlantı Adımları (Upper Computer)

1. Sürücüyü Yükleyin: Satın aldığınız adaptörün çipsetine göre (genellikle CH340 veya FTDI) güncel sürücüyü bilgisayarınıza kurun. Bilgisayarım -> Aygıt Yöneticisi altından COM port numarasını (Örn: COM3) doğrulayın.
2. BMS Ayarlarını Yapın: Bağlantı öncesi JK BMS mobil uygulamasına girerek şu ayarları yapın:



   • Device Address (Cihaz Adresi): 1
   • Protocol / Serial Port 1: Modbus General Protocol (veya 001-JK BMS).



3. Yazılımı Çalıştırın: Orijinal JK BMS PC yazılımını (Upper Computer) açın, doğru COM portunu ve Adres 1'i seçerek Connect butonuna tıklayın.

🛠️ Üçüncü Parti Sistemlerle Kullanım (SolarAssistant / Victron ESP32)

• SolarAssistant: Sistem arayüzünden doğrudan "JK BMS" protokolünü seçerek tek veya paralel bağlı bataryalarınızı bilgisayara gerek kalmadan izleyebilirsiniz
• ESP32 / Arduino (DIY): JK BMS'i bir mikrodenetleyiciye doğrudan TTL üzerinden bağlayacaksanız, JK BMS'in TX ucunu ESP32'nin RX ucuna; JK BMS'in RX ucunu ise ESP32'nin TX ucuna (Crossover yöntemi) bağlamalısınız. Haberleşme Baud Hızı (Baud Rate) varsayılan olarak 115200'dür.
