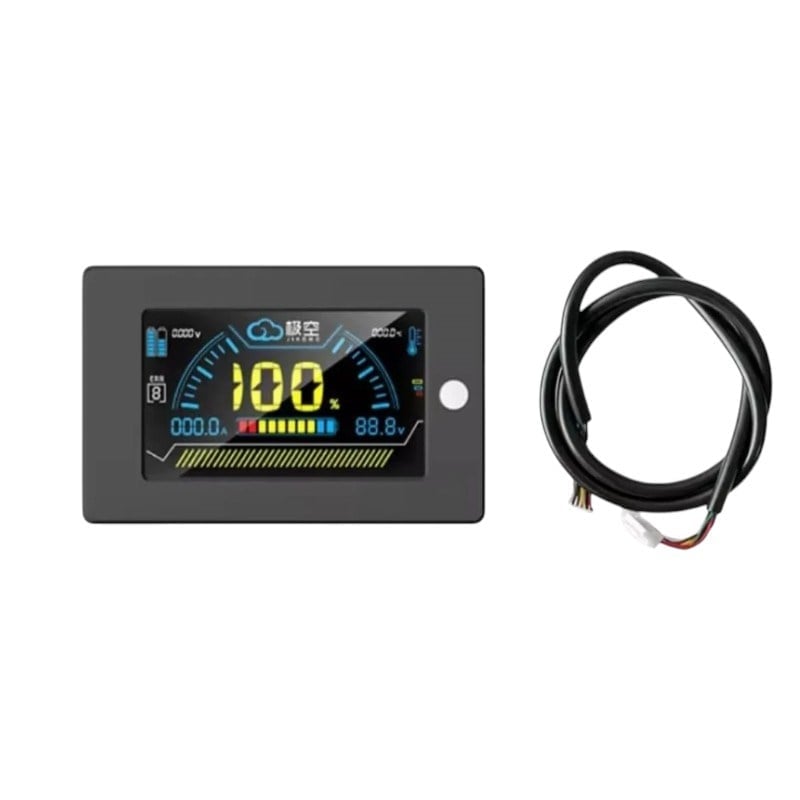

JK BMS 3.2 inç Ekran Modülü (M09.1384)

JK BMS 3.2 İnç LCD Ekran, JIKONG akıllı batarya yönetim sistemleriyle tam uyumlu, batarya paketinin tüm kritik verilerini mobil uygulamaya ihtiyaç duymadan anlık olarak takip etmenizi sağlayan harici bir izleme modülüdür. Off-grid güneş enerjisi sistemleri, karavanlar ve elektrikli araç bataryaları için en popüler panel boyutudur.

Ekranda Görüntülenen Veriler

Ekran, batarya durumunu optimize etmek ve arızaları hızlıca tespit etmek için aşağıdaki verileri döngüsel olarak veya tek ekranda gösterir:

• SOC (State of Charge): Bataryanın kalan doluluk yüzdesi (%).
• Toplam Voltaj: Batarya paketinin anlık toplam gerilimi (V).
• Anlık Akım: Şarj veya deşarj edilen akım miktarı (A).
• Hücre Voltajları: Ortalama hücre değerleri ve hücreler arası dengesizlik durumları.
• Sıcaklık Verileri: Batarya paketi ve MOS sıcaklıkları (°C).
• Hata / Uyarı Kodları: Aşırı şarj, aşırı deşarj veya yüksek sıcaklık gibi hataların kodları.

 Teknik Özellikler

• Ekran Tipi & Çözünürlük: Yüksek kontrastlı renkli TFT LCD ekran.
• Fiziksel Ölçüler: Yaklaşık 96 mm (Genişlik) × 59.5 mm (Yükseklik) (Görüntü alanı: 73 × 41 mm).
• Besleme Gerilimi: 9V - 36V arası.
• Çalışma Sıcaklığı: -20°C ile +70°C arası sert hava koşullarına dayanıklı.
• Bağlantı Türü: Standart JIKONG 4-pin haberleşme terminali.
• Kablo Uzunluğu: Kutu içeriğinde gelen yaklaşık 50 cm özel LCD iletişim kablosu.

 Öne Çıkan Fonksiyonel Avantajlar

1. Fiziksel Başlatma (Wake-up) Butonu: Ekranın yan tarafında bulunan fiziksel buton sayesinde uyku modundaki BMS'yi tek dokunuşla uyandırabilir veya sistemi açıp kapatabilirsiniz.
2. Arka Aydınlatma Kontrolü: Güç tasarrufu sağlamak amacıyla ekranın arka ışığını kapatıp açabileceğiniz dokunmatik/fiziksel kontrol seçeneği mevcuttur.
3. Tak-Çalıştır Kurulum: Herhangi bir karmaşık yazılım ayarı gerektirmez; kabloyu BMS üzerindeki "LCD" portuna takmanız çalışması için yeterlidir.

 Uyumluluk Listesi

Bu ekran JIKONG'un JK-BD, JK-B1A ve JK-B2A akıllı aktif balanslı BMS serileriyle (3S - 24S arası modeller dahil) doğrudan uyumludur
