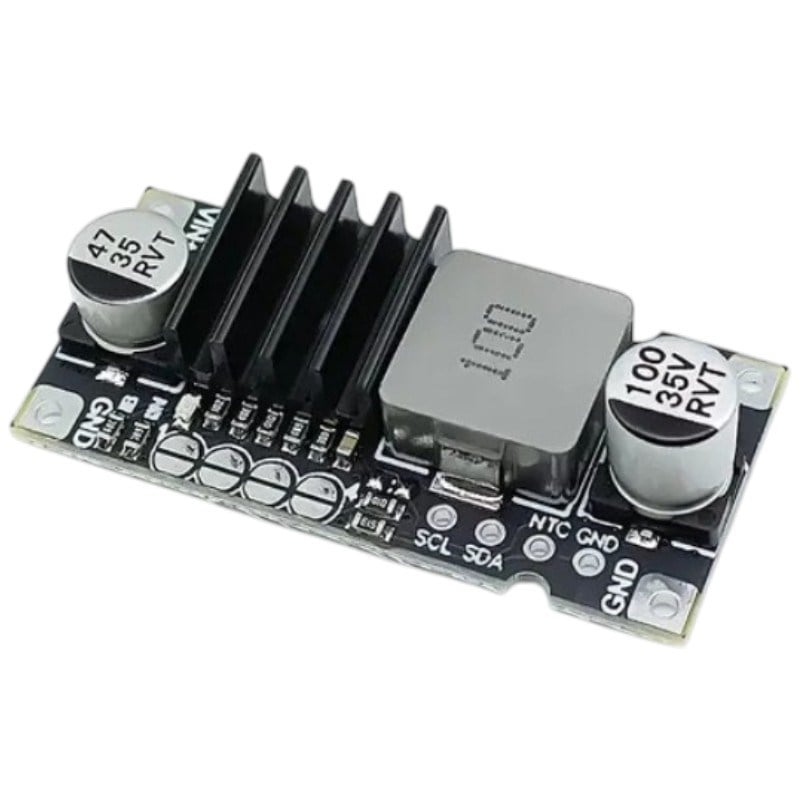

Bu yüksek performanslı şarj modülü, 1 hücreliden 4 hücreliye kadar (1S/2S/3S/4S) Lityum-İyon (Li-ion)
batarya bloklarını güvenli ve verimli bir şekilde şarj etmek için tasarlanmış gelişmiş bir senkron step-down
(buck tipi) şarj kartıdır. Üzerinde yer alan yüksek kaliteli entegre, kalın sargılı güç indüktörü (100) ve
alüminyum soğutucu blok sayesinde yüksek akım altında bile kararlı ve ısınmadan çalışır. Kart, akıllı batarya
yönetim sistemleri ve mikrodenetleyiciler ile entegrasyon için I2C haberleşme arayüzüne (SCL/SDA) ve
opsiyonel batarya sıcaklık takibi için NTC bağlantı noktasına sahiptir.
Önemli Voltaj Notu: Bu modül step-down (düşürücü) tipte bir dönüştürücüdür. Güvenli ve tam bir şarj
işlemi için giriş voltajının, bataryanın tamamen şarj olduğu andaki voltaj değerinden her zaman daha
yüksek olması gerekir. (Formül: Vgiriş > Hücre Sayısı × 4.2V)
Teknik Özellikler
Giriş Voltaj Aralığı DC 5V – 26V
Desteklenen Hücre Sayısı 1S, 2S, 3S, 4S (Kısa devre direnç ayarı ile seçilebilir)
Maksimum Şarj Akımı 3A (Varsayılan olarak 3A ayarlanmıştır)
Maksimum Çıkış Gücü Yaklaşık 40W (Batarya voltajı × Şarj Akımı)
Haberleşme Arayüzü I2C Şeffaf İletişim (SCL / SDA Pinleri)
Sıcaklık Koruması NTC Termistör Girişi (100K B=4100 destekler)
Koruma Mekanizmaları
Çıkış aşırı akım koruması, aşırı voltaj koruması, kısa devre koruması ve
çip içi aşırı sıcaklık kapatması.
Bağlantı Pin Tanımları
VIN+ Giriş güç kaynağının pozitif kutbu (+).
GND Giriş güç kaynağının negatif kutbu (-).
BAT+ Batarya bloğunun pozitif terminaline bağlanır (Koruma kartındaki P+ noktası).
BAT- Batarya bloğunun negatif terminaline bağlanır (Koruma kartındaki P- noktası).
SCL / SDA MCU (Mikrodenetleyici) kontrolü için I2C haberleşme pinleri (Standart kullanımda boş
bırakılabilir).
NTC / GND Harici 100K sıcaklık sensörü (Thermistor) bağlantı noktası (Sıcaklık takibi istenmiyorsa boş
bırakılır).
Akım Ayarlama ve Direnç Hesaplaması
Modül üzerinde varsayılan olarak paralel bağlı iki adet 50K direnç bulunur ve bu kombinasyon toplamda 3A
şarj akımı sağlar. Şarj akımını kendi batarya kapasitenize göre düşürmek isterseniz dirençlerden birini
sökebilir veya şu formüle göre yeni bir direnç değeri (R) belirleyebilirsiniz:
R = 75K / Ibatarya
* Not: Maksimum donanımsal akım sınırı 3A'dir. Bu değerin üzerine çıkılmamalıdır. Kalın kesitli kablo kullanımı ve kaliteli
lehimleme yüksek güç transferinde verimlilik açısından kritiktir.
Kullanım Avantajları
Gelişmiş Termal Yönetim: Siyah anodize alüminyum soğutucu blok, ana anahtarlama bileşenlerinin
ısısını hızla uzaklaştırarak ömrünü uzatır.
Esnek Yapı: Aynı kart üzerinden direnç konfigürasyonu değiştirilerek hem 3.7V tek hücre hem de 14.8V 4
hücreli paketler şarj edilebilir.
Durum Göstergesi: Kart üzerinde şarj esnasında yanıp sönen, şarj tamamlandığında ise sürekli yanan
LED durum göstergesi mevcuttur.
