Type C Girişli TP5000 1A LiFePO4 ve Li-ion Pil Şarj Devresi
81,81 TL
Kategori
Marka
Stok Kodu
M01-1010
Fiyat
2,00 USD + KDV
* 8,67 TL den başlayan taksitlerle!
TP5000 LifePO4 ve Li-iyon pillerin şarjı için geliştirilmiş ortak amaçlı bir devredir.
Ürün üzerinde indikatör olarak kullanılan 2 renkli LED bulunmaktadır.
Ürünün fabrika çıkışşı default değeri LiFePO4 Pil şarj etmek üzeredir. 3.6V CC-CV ile şarj eder.

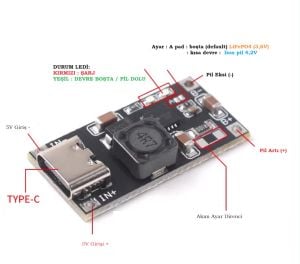

Lityum İyon Pil şarj etmek için aşağıdaki resimde gösterilen 2 padin kısa devre edilmesi gerekmektedir. Bu işlem sonrası 4.2V CC-CV ile şarj eder.
Ürün standart şarj akımı 1A'dir.
5V 2A lik bir adaptör ürünün çalışması için yeterlidir.
Akım ayarı: R dirençleri değiştirilerek akım ayarı yapılabilir
Bu işlem ince lehim işçiliği ve ilgili dirençlerin temin edilmesini gerektirir. Mağazamızda bulunmamaktadır. Yeterli ekipmanınız ve deneyiminiz yoksa mevcut hali ile çalıştırmanız önerilir.

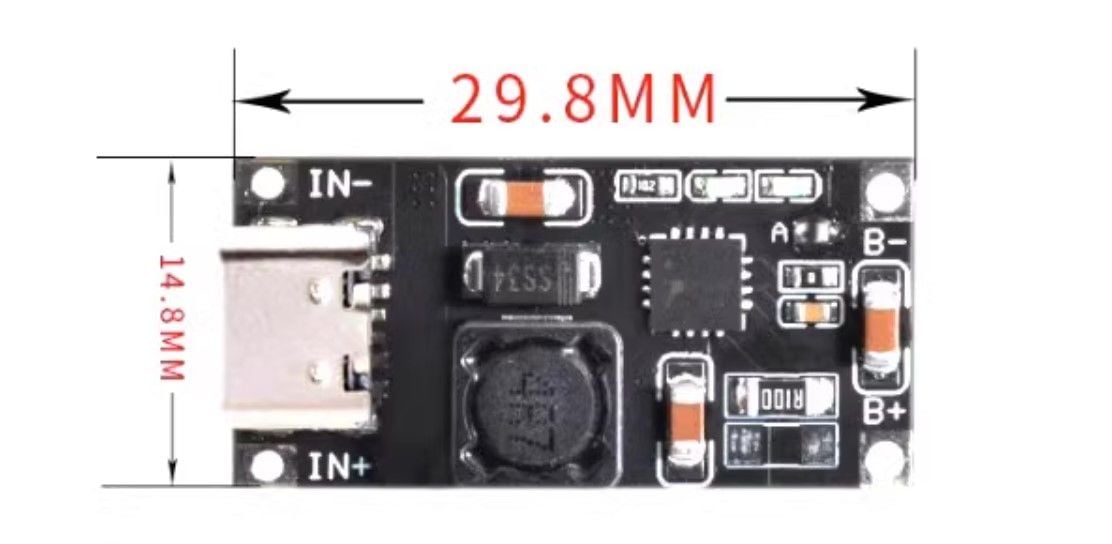

Ürün üzerinde mevcutta 0,1 Ohm Direnç (R100) vardır ve yanında boş bir pozisyon da yer almaktadır.
-- Mevcut direnci koruyup, boş pozisyona 0,2 Ohm (R200) lehimlerseniz akım 1,5A olur
-- Mevcut direnci koruyup, boş pozisyona 0,1 Ohm (R100) lehimlerseniz akım 2A olur.
-- Orjinal direnci söküp, sadece 1 adet 0,2 Ohm (R200) lehimlerseniz akım değeri 500mA olur.
