TDT 4S-16S Arası Destekli 40A Balanslı LiFePO4 Batarya BMS

TDT 4S - 16S Arası Kullanılabilen LiFePO4 BMS

Balanslı





40A Deşarj /  20 A Şarj

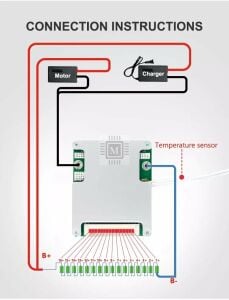

Bu ürünün montajı standart BMS'lere göre farklıdır. Standart BMS kabloları siyah kablo (0V - B-) ile başlar, B+ ( kırmızı kablo ) ile biter.



FAKAT ;

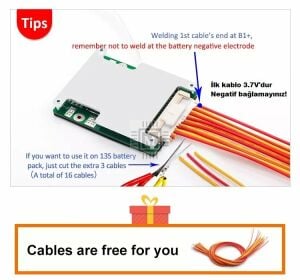

Bu üründe kablo Kırmızı kablo ile B1 noktasından başlar yani EKSİ HATTI ALDIĞINIZ 1. PİLİN ARTISI ve 2. PİLİN EKSİSİ  birleşim noktasına bağlanır ki bu 3,2V noktasıdır.



Kaç seri kullanacaksanız o kadar kablo bağlanır. Örneğin 12S kullanacaksanız ilk 12 kablo kullanılır. 12. kablo B+'dır.  Geri kalan 13,14,15,16. kablolar boşta bırakılmalıdır. Ne artıya ne de eksiye bağlanmaz.



Soketi BMS'e takmadan önce soket kabloyu montajlayınız. Sonra BMS'e girecek tarafından bir voltmetre yardımıyla sıralamanın düzgün yapıldığını kontrol ediniz. Bunu pillerin üzerinden değil, Soketin beyaz ucundan bir iğne yardımıyla yapabilirsiniz.  Önce B- kablosunu bağlayınız.  Sonra soketi BMS'e takınız.

Çıkış yoksa şarj voltajı uygulayınız. Piller zaten full şarjlı ise P- ile B-'yi anlık olarak kısa devre edip aktive edin.
