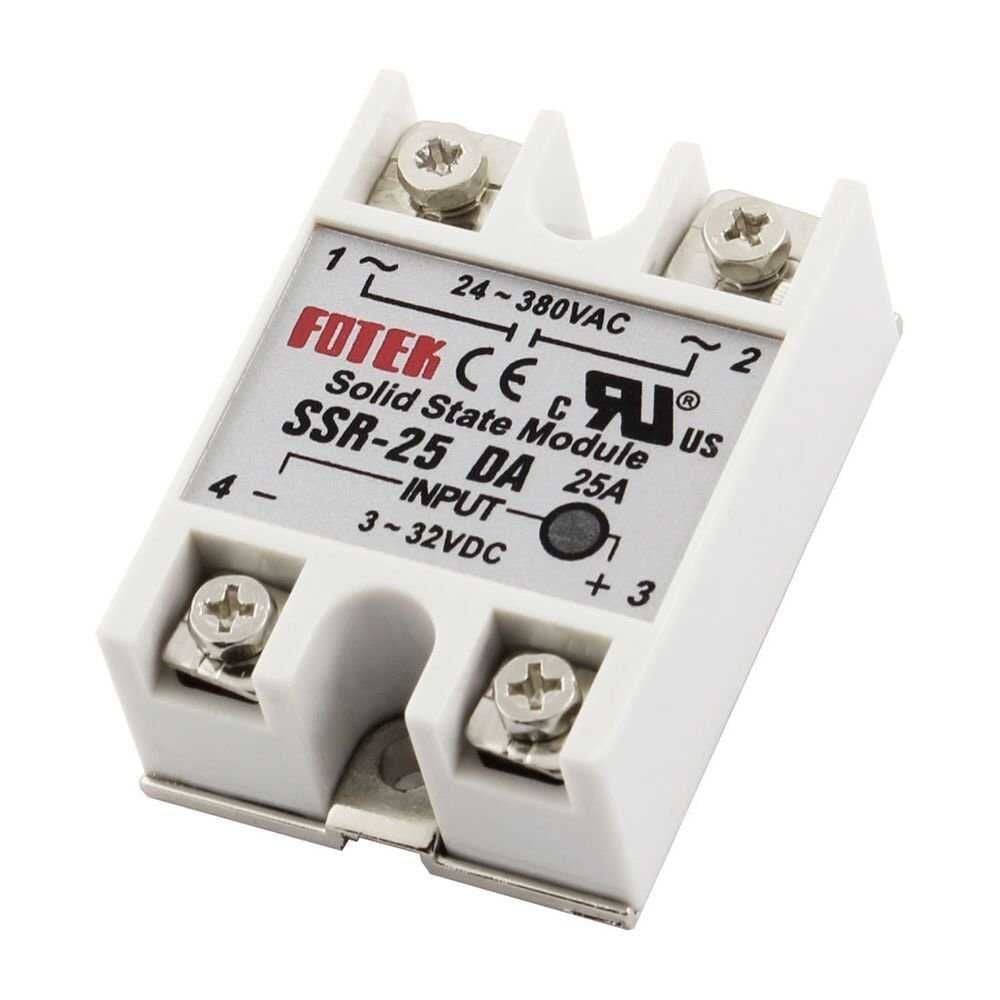

SSR-25DA (25A) Solid State Röle

Yarı iletken kontaklıdır.

Dc tetikleme ile 1000 hz kadar dayanabilir.

Solid State Relay Kullanım Alanları

Temel olarak kullanım alanları özellikle rezistansın olduğu sürekli tetiklemelerin olduğu alanlarda kullanılması tavsiye edilir.

özellikle ısı yollukları ve plastik enjeksiyon makinalarında kullanabilirsiniz.Kontaktörlerin yerine Solid State Relay kullanarak arıza oranı düşürülebilir.

Ürünler sadece rezistansın olduğu yerler de kullanılması tavsiye edilir.

Motor ve benzeri ürünler de farklı model SSR tasarımlarımlarımız da vardır.



fotek solid state relay (rölede), kumanda devresi dijital  veya anolog input girişli olarak ikiye ayrılır,  transistör benzeri sürücü elemanın enerjilendirilmesi ile güç devresi scr, triyak,tristör  gibi yarı iltken ürünlerin  açık konumdan kapalı konuma gelerek sisteme enerji vermesiyle gerçekleşir.  Bu bir elektrik rölesi veya kontaktörün bobinine enerji verilerek, kontaklarının açık konumdan kapalı konuma gelmesi gibi bir uygulamadır.  Kontaktör ve rölelerden farkı, bobin yerine elektronik bir devre elemanının olması, güç kontakları yerine de elektronik devre tristor triak veya mosfet elemanlarının olmasıdır.



Solid State Rölenin (solid sate relay) Çıkış Voltajı

Solid state relay (röle)Kullanımda, röle ve kontaktörden en temel karakteristik farklarından biri güç devresinin solid state rölenin tipine göre yalnızca belirli alt ve üst limit gerilim aralıklarında çalışabilmesidir.  Bir kontaktörün açılıp kapanması basitçe iki iletken metalin birbirine teması veya temas etmemesidir ve bu mekanik bir olaydır.  Bu mekanik hareket kontaklar üzerindeki gerilimden bağımsızdır. Örneğin bir kontaktör güç devresi 0,1 voltla 600 volt arasında DC veya AC herhangi bir sistemi anahtarlıyor olabilir. Solid state rölelerde böylesine geniş bir güç devresi voltaj çalışma aralığından, AC veya DC herhangi bir gerilimi anahtarlamadan bahsetmek mümkün değildir. Solid state röleler güç devrelerinde kullanılan transistör triyak, scr, mosfed benzeri elemanların karakterine göre 24-600VAC, 5-100VDC, 90-420VDC gibi her cihazın modeline göre değişen güç devresi çalışma aralıklarına sahiptir.

Örneğin güç devresi çalışma gerilimi 24-280VAC olan bir solid state relay (ssr röle) yerine güç devresi çalışma gerilimi 24-600VAC olan, çalışma aralığı daha geniş bir solid state röle kullanılabilir. Fakat böyle bir solid state röle çalışma aralığı daha dar olan solid state röleden daha yüksek maliyetli olacaktır.

Transistör benzeri elektronik elemanlar çalışma için asgari bir gerilim değerine ihtiyaç duydukları için mekanik kontaklarda olduğu gibi 0.1, 1, 2 volt gibi bir gerilimi solid state rölelerle anahtarlamak mümkün değildir.  Bir solid state röleyle minimum voltaj değerinin altında bir güç devresi anahtarlanmak istenirse solid state röle zarar görmez. Yalnızca anahtarlama yapmaz.  Ancak solid state rölenin üst gerilim değerinden daha yüksek voltaj değerlerinde anahtarlama yapılmak istenirse transistör benzeri elektronik anahtarlama elemanın dayanabileceği üst gerilim limiti aşılmış olur, cihaz hasar görür ve bir daha kullanılamaz hale gelir. Böyle bir hasarın oluşması için 1 saniyenin altında,  çok kısa süreler uygulanacak bir gerilim aşımı yeterlidir.

Teorik olarak daha düşük gerilim değerlerinde de ( ör:1 volt ) anahtarlama yapabilecek solid state röleler imal etmek mümkündür. Ancak çalışma gerilimi alt değerinin daha düşük seviyelerde yapılması elektronik devre elemanlarının karakterinden dolayı gerilim üst değerinin de düşük olmasına sebep olur.  Gerilim alt değeri 1 volt olan bir solid state rölenin gerilim üst değeri de 10-12 volt gibi bir değer olacaktır. Endüstriyel uygulamalarda böyle değerlere ihtiyaç olmadığı için bu değerlerde solid state röleler genellikle standart olarak imal edilmezler.
