QC 3.0 Hızlı Şarj Modülü (3,2~5V Giriş) TPS-61088
123,93 TL
Kategori
Marka
Stok Kodu
M07-1907
Fiyat
3,00 USD + KDV
Havale
121,46 TL
(%2,00 havale indirimi)
* 12,91 TL den başlayan taksitlerle!

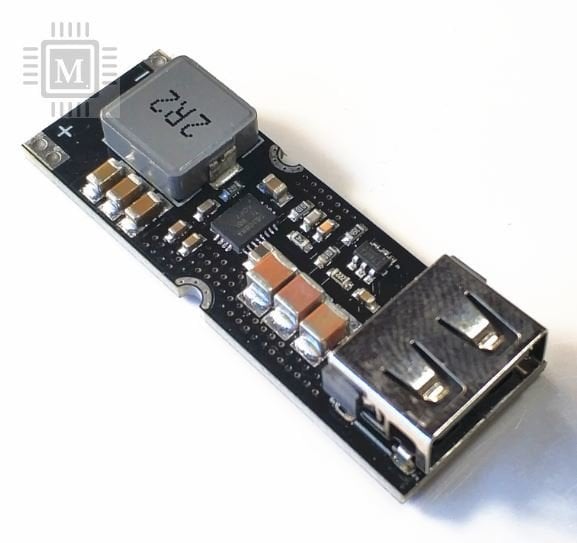

TPS61088 Boost Hızlı Şarj Kaynağı Modülü 3.2V 3.7V 4.2V giriş için 5V 9V 12V Çıkışlı Cep Telefonu QC Hızlı Şarj
* QC HIZLI ŞARJ DESTEKLEYEN TELEFON MODELLERİNE UYGUNDUR.
Önlemler:
Modülün ters bağlantı koruması yoktur. Yanlışlıkla pozitif ve negatif giriş terminallerini ters bağlamayınız. Bu sebepten dolayı zarar gören modüller garanti dışıdır.
Giriş voltajı aralığı 2.8 ~ 5V Giriş için koruma kartı bağlanmış bir lityum pil bağlayabilirsiniz. 5V'dan daha yüksek voltaj vermeyiniz.
Lityum piller, sürekli akımı en az 5A veya daha fazla olan bir koruma kartı ile donatılmalıdır.
Bu modül, tek bir lityum pil veya paralel olarak birden fazla hücre ile çalıştırılabilir.
Bir powerbank çıkışından besleyerek powerbank ürününüze hızlı şarj özelliği ekleyebilirsiniz.
Ürün tanıtımı:
Adı: tek hücreli lityum pille kullanılması için hızlı şarj (QC) modülü
Ana kontrol yongası: TPS61088A
Kimlik yongası: FP6601Q
Giriş voltajı: 2.8 ~ 5V, 3.7V polimer lityum pil için çok uygun
Çıkış voltajı: Varsayılan olarak 5V , hızlı şarjı tetikledikten sonra protokole göre 4.5V ile 12V arasındadır.
Giriş nominal akımı: 8A
Çıkış akımı: 5V3A, 9V2A, 12V2A. Çıkış akımı uyarlanabilir.
Çıkış gücü: 24W maks.
Desteklenen protokoller: QC2.0, QC3.0, Huawei FCP, DCP protokolü
Verimlilik% 93'e kadar, tipik değer% 90'dır.
Giriş kablolama yöntemi: kaynak teli, mümkün olduğunca kalın tel kullanın
Modül boyutu: 47,5 (uzunluk) * 16,5 (genişlik) * 8 (yükseklik) mm (USB dahil)
Modül net ağırlığı: yaklaşık 7,5 gram
Tamamlayıcı çiple ilgili bilgiler:
Tianyu FP6601Q çip, Hisilicon hızlı şarj protokolünü ve FCP ve QC2.0 / 3.0 protokollerini destekleyen cihazları hızla şarj edebilen Qualcomm QC2.0 / 3.0USB arayüzü hızlı şarj protokolünü entegre eder. USB BC1.2 standardını desteklemenin yanı sıra, Apple ve Samsung cihazları da desteklenmektedir. Yonga, voltajı otomatik olarak ayarlamak için, o anda bağlı olan cihazın QC2.0 / 3.0 veya FCP cihazı olup olmadığını otomatik olarak algılayabilir.
Ürün özellikleri:
1. Destek FCP voltaj ve akım çıkış protokolü.
2. Qualcomm QC2.0 / 3.0 classA 5V, 9V, 12V voltaj çıkışı desteği.
3. FCP ve QC2.0 / 3.0 hızlı şarj protokollerini otomatik olarak belirleyin.
TPS61088, taşınabilir sistemler için verimli bir küçük form faktör çözümü sağlayan, 11m high güç anahtarına ve 13m? doğrultucu anahtarına sahip yüksek güç yoğunluklu tam entegre bir güçlendirici dönüştürücüsüdür. TPS61088, tek veya iki lityum pil kullanan uygulamaları destekleyebilen 2,7V ila 12V arasında geniş bir giriş voltaj aralığına sahiptir. Cihaz 10A anahtarlama akımı kapasitesine sahiptir ve 12.6V'a kadar çıkış voltajları sağlayabilir.
TPS61088, çıkış voltajını düzenlemek için bir uyarlanabilir sabit zaman dışı tepe akımı kontrol topolojisi kullanır. Orta ve ağır yük koşullarında, TPS61088 PWM modunda çalışır. Hafif yük koşullarında, cihaz MODE pininden aşağıdaki iki çalışma modundan birini seçebilir. Biri verimliliği artıran PFM modudur, diğeri düşük anahtarlama frekansından kaynaklanan uygulama sorunlarını önleyen zorlamalı PWM modudur. PWM modundaki anahtarlama frekansı, harici bir dirençle 200kHz'den 2.2MHz'e ayarlanabilir. TPS61088 ayrıca programlanabilir bir yumuşak başlatma işlevi ve ayarlanabilir bir anahtarlama tepe akımı sınırlama işlevi uygular. Ek olarak, cihaz 13.2V çıkış aşırı gerilim koruması, döngü-döngü aşırı akım koruması ve termal kapatma koruması sağlar.
TPS61088, 20 pimli 4.50mm × 3.50mm VQFN paketinde mevcuttur.
Ürün uygulama giriş:
Bu modül, cep telefonları, Ipad, MP3, PSP, vb.Gibi genel dijital ürünleri şarj etmek için tek hücreli lityum pil 5V-12V çıkışına uygulanabilir. Yüksek akım çıkışlı bir güç bankası olmak için pili bağlamanız yeterlidir.
Nakliye listesi:
1 x TPS61088 boost hızlı şarj kaynak modülü
