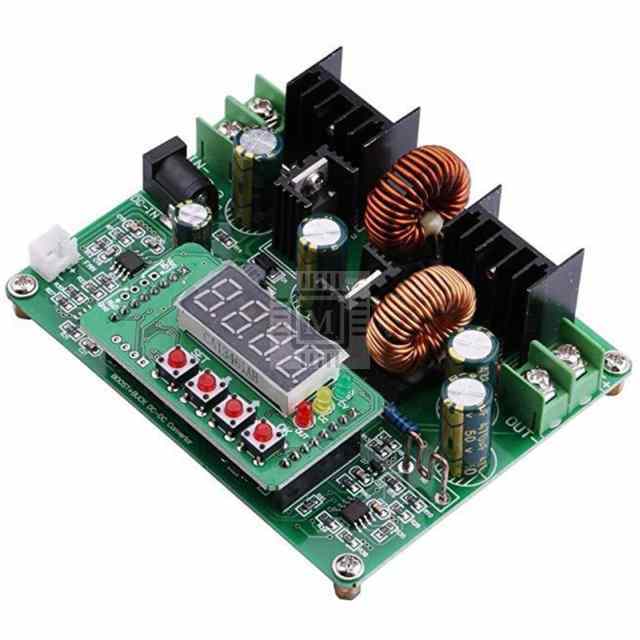

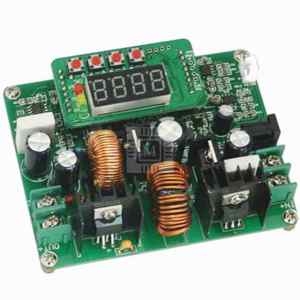

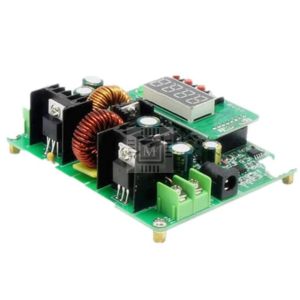

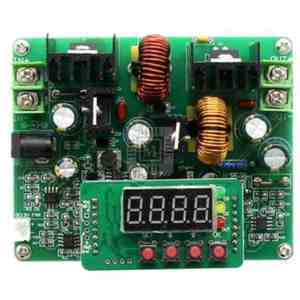

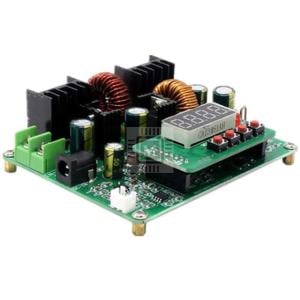

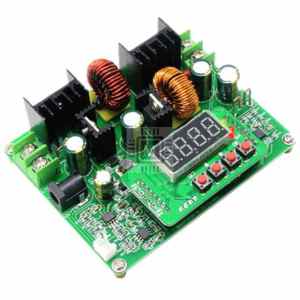

D3806 DC-DC 38V 6A Dijital Kontrol Boost Buck Modülü
| Item | Parameter |
| Module type | Non-isolated buck module |
| Input voltage | 10V-40V |
| Output current | 0-6A |
| Output voltage | 0-38V |
| Conversion efficiency | Up to 92% |
| Operating frequency | 150KHz |
| Short circuit protection | Constant current |
| Operating temperature | -40°C to + 85°C |
| Control method | Digital control + digital display |
| Voltage regulator / Display resolution | 0.01V |
| Minimum power display resolution | 0.001W |
| Current regulation / Display resolution | 0.001A |
| Minimum capacity display resolution | 0.001AH |
| Output ripple | ≤50mV |
| Weight | 116g |
| Dimensions | 100 x 80 x 21mm (L x W x H) |
1, Gelişmiş mikroişlemci kullanır, doğru çıkış voltajı ve akımı ayarlayabilirsiniz;
2, Buck voltajı arttırabilir;
3, Dijital ekran, rahat ve kullanımı kolay;
4, Sabit voltaj ve Sabit akım kaynağıdır
5, 4 Digit LED Ekran, yüksek parlaklık gerçek zamanlı voltaj, akım, güç ve kapasite gibi çıkış parametrelerini görüntüleyebilir;
6, Voltaj, akım, güç, kapasite gibi otomatik/manuel anahtar ekran parametreleri;
7, Sabit Voltaj CV, sabit akım CC gösterge LED'i ile gerçek zamanlı çalışma durumunu görebilirsiniz;
8, Mevcut voltaj ve akım değerini kaydedebilirsiniz.
9, Hafıza fonksiyonu ile, 10 grup parametreyi saklayabilirsiniz.
11, Giriş akımı maksimum 8A, bu yüzden çıkış voltajı girişten daha yüksekse, çıkış akımı 6A alamayabilirsiniz, aşağıdaki hesaplama örneklerine bakın
Örnek:
modül giriş akımı maksimum 8 a, giriş voltajı 24 v olduğunda, giriş gücü 192 w;
Çıkış gücü dönüşüm verimliliği = giriş gücü * * 0.85 = 163 W,
38 v için çıkış voltajı ayarı ise; 163W/38V çıkış akımı yaklaşık 4.2 A'e ulaşabilir.
