3S 20A BMS 12.6V Lityum BMS (Mor PCB)

41,34 TL

Kategori

BMS , Balanssız Li-Ion , 3S

Marka

MELTİS

Stok Kodu

M02-1176

Fiyat

1,00 USD + KDV

* 4,31 TL den başlayan taksitlerle!

SEPETE EKLE

HEMEN AL

Karşılaştır

ÜRÜN BİLGİSİ

TAKSİT SEÇENEKLERİ

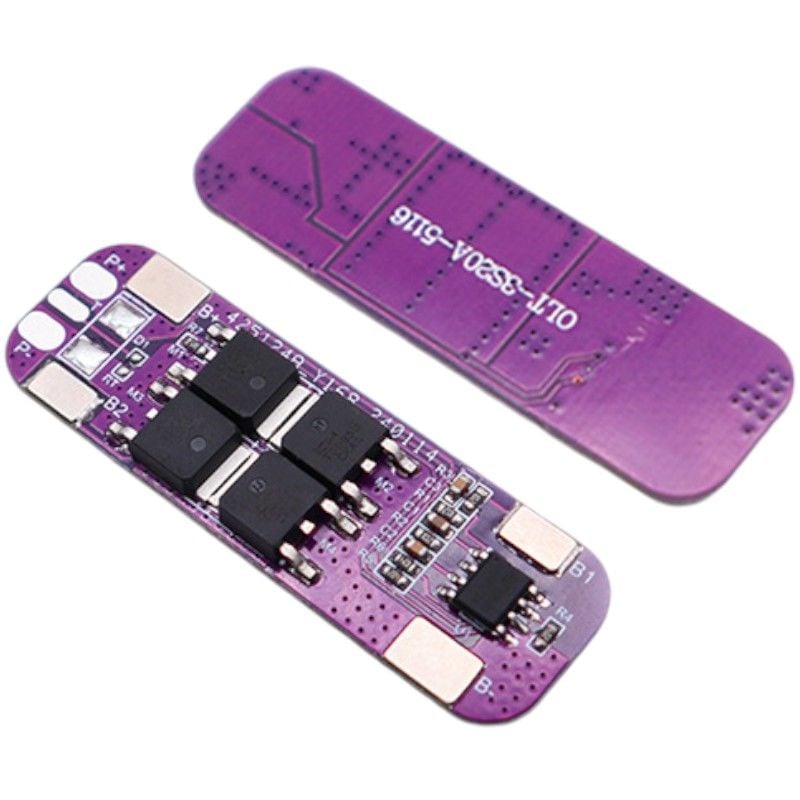

3S 20A BMS (MOR PCB)
Model : OLT 3S20A 5116

** Lütfen Dikkat : Montaj sonrası pil toplam voltajını P+ ve P- den okuyamıyorsanız lütfen anlık da olsa P+ ve P-ye şarj voltajı veriniz. Şarj voltajı, kartı açacak ve BMS düzgün çalışacaktır. Diğer bir yöntem ise B- (0V) padi ile P- padini anlık olarak bir kablo ile kısa devre ediniz.

Montaja eksiden başlayıp, önce 0V sonra 4, 8 ve en son artı kutbu lehimleyiniz.

Uygulama kapsamı: 3.7V nominal gerilimi ve 4.2V tam gerilimi olan lityum piller için uygundur.

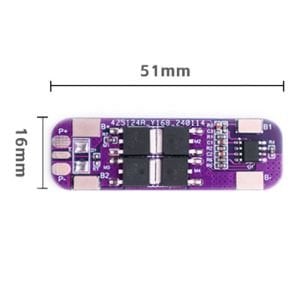

Ürün boyutu: 51 * 16 * 3.4mm

Ürün ağırlığı: 4.3 g

Şarj gerilimi: 12.6V

Sürekli deşarj akımı (üst sınır): 20A (ısı yayma ortamı iyi değilse, lütfen yük akımını azaltın)

Sürekli şarj akımı (üst sınır): 10A

Aşırı Şarj koruma voltajı : 4,25V
Aşırı Deşarj Koruma Voltajı : 2,7V
Kurtarma Voltajı . 3V

Not 1: Elektrikli matkabı başarıyla başlatmak için üç 15C-20C anlık akım verebilen güç pili (Samsung 35E, LG MJ1, Sony VTC, Samsung 29E, Sanyo 18650RX gibi) veya altı 10C-15C güç pili gerekir. Sıradan 18650 piller yani notebook bataryalarından söktüğünüz piller hem ömrünün çoğunu tamamlamış piller hem de 5A'lik pillerdir. (1C, 2C akım değerlerine sahip) elektrikli matkap başlatamaz !!!)

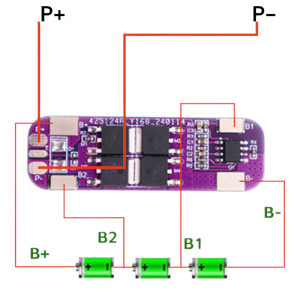

Not 2: 0V, 4.2V, 8.4V, 12.6V'yi kesinlikle şekle göre bağlayın ve kasıtlı olarak kısa devre yapmayın.

Not 3: İyi pilleri zayıf pillerle karıştırmayınız! 3 pil grubunun kapasitesi / dahili direnci ne kadar yakınsa o kadar iyidir!

Soru : Pilleri notebook pillerinden söktüm. Matkap ya hiç dönmüyor ya da anlık dönüp duruyor.

Cevap : Notebooklarda kullanılan 18650 piller, matkap motorlarının istediği akımı verebilecek yapıda üretilmemiştir. Sıfır hali bile en fazla 2C bu da 5A gibi bir akım verir ki eğer kullanılmış pil taktıysanız pilden çekilecek akım bu değere bile ulaşamaz. Muhtemelen kapasitesinin %20'sini tüketmiştir. Motor, kalkış anında ya da zorlanmada, boşta çektiği akımın 4, 5 katını ister. Dönmeyi sağlayacak akımı çekemediği zaman ya da dönmeyi engelleyen bir zorlanmada bobin sargısı olduğu için kısa devre gibi davranır (bu durumda bms ya kısa devre korumasına girer,) ya da aşırı akım çekimi sonucu aniden düşen voltaj seviyesi, aşırı deşarj voltajı değeri altına iniyordur, bms'de pili korumak için kesime gider.

Soru : BMS olmadan pilleri direkt bağlarsam motor dönüyor.

Cevap : Lityum piller BMS olmadan kullanmak tehlikelidir. Aşırı deşarj voltajı seviyesi altına inen ve burada uzun süre kalan pilin kimyası bozulur ve pilin ömrü çok kısa olur. Şarjda da aşırı şarj olursa ısınır ve içinde oluşan basınçtan patlama riski vardır. Hava ile buluşan kimyasal alev alır ve su vs ile sönmez. Bu konuda lityum yangını ile ilgili videolar bulabilirsiniz. BMS'siz asla lityum pilleri kullanmayın.

Soru : Peki bms olmadan motor çalışıyor ama bms varken çalışmıyorsa bms'mi bozuk?

Cevap : Hayır. Koruma olmadan başlangıç anındaki akımı pil verirken voltajı 2,5V altına iner ama onu koruyacak bir sistem olmadığı için voltajın 2,5V altına inmesini siz fark etmezsiniz. Hareket başlayınca, çekilen akım bir kaç saniye içinde azalır ve pilin voltajı yükselerek düzene girer. Ama BMS pili korumak için 2,5V altına indirmez. Unutulmamalıdır ki BMS'in amacı pilleri korumaktır. Bunu yaparken de voltaj seviyesini ölçerek bir denetleme yapar. Şayet BMS olmadan çalıştırmak önemli değilse BMS yani pil koruması kullanmayın sadece şarjda kullanın (aşırı şarj edip şişirmemek ve patlamaması için) ama bu pilleri en kısa sürede çöpe atacağınızı unutmayın. ( Çöpe atmak lafın gelişidir. Pilleri TAP kutularına bırakın ya da lütfen geri dönüşüme veriniz. Çöpe atmayınız.)

Soru : Çözüm nedir?

Cevap : INR tipi anlık en az 10A ya da fazlası sürekli akım verebilen güç pillerinden kullanınız. Hem bataryanız daha sağlıklı ve uzun çalışır, cihazınızdan tork alırsınız hem de pilleriniz daha uzun ömürlü olur.

Soru : Bu tür pillerimiz yoksa ?

Cevap : Bu durumda pil başına düşen çekilecek akımı düşürmek için paralel sayısını arttırmalısınız. 3 seri 2 paralel gibi.

Düzgün bir batarya yapmak için BMS'e bağladığınız pilleri aynı marka, aynı model , aynı kapasite, aynı voltaj seviyesi ve ölçebiliyorsanız aynı iç dirençte olmalıdır. Farklı kapasitedeki pillerden zayıf olan, BMS'i kesime götürdüğünde, diğer pillerin içinde halen enerji olup olmaması önemli değildir. Şarj olurken de zayıf kapasiteli pil önce dolar. Seri bağlantı olduğu için 3 pilden de aynı akım geçer. şarj voltajı seviyesine ulaşan pil BMS'i kesime götürür. Diğerlerinin dolup dolmadığına bakmaz. Yani bataryanız en zayıf pilin kapasitesi kadar çalışır.
